Rincian Produk
Nama merek: SUNTOR
Nomor model: MM37D
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Waktu pengiriman: 10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 1000 lembar/bulan
Rentang frekuensi: |
410~470/220~240/136~174MHz |
Lebar Pita Saluran: |
10kHz pada 1200bps / 25kHz pada 9600bps / 200kHz pada 115200bps |
Modulasi: |
GFSK / 4GFSK |
Daya TX: |
5w |
Sensitivitas Rx: |
-123dBm pada 1200bps / -120dBm pada 9600bps / -106dBm pada 115200bps |
Kecepatan Data Melalui Udara: |
Kecepatan 1200 ~ 115200bps |
Kecepatan Baud Port Serial: |
Kecepatan 1200 ~ 115200bps |
Sumber daya listrik: |
DC 12V/3A |
Arus Maks: |
2A |
Antarmuka RF: |
1 × Tipe N |
Antarmuka Data: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Disesuaikan untuk TTL) |
Operasi Temperatur: |
-40°C ~ +80°C |
Dimensi: |
105 * 62,4 * 25mm (Tanpa Kabel & Antena) |
Berat badan: |
≤ 300g (Tanpa Kabel & Antena) |
Rentang frekuensi: |
410~470/220~240/136~174MHz |
Lebar Pita Saluran: |
10kHz pada 1200bps / 25kHz pada 9600bps / 200kHz pada 115200bps |
Modulasi: |
GFSK / 4GFSK |
Daya TX: |
5w |
Sensitivitas Rx: |
-123dBm pada 1200bps / -120dBm pada 9600bps / -106dBm pada 115200bps |
Kecepatan Data Melalui Udara: |
Kecepatan 1200 ~ 115200bps |
Kecepatan Baud Port Serial: |
Kecepatan 1200 ~ 115200bps |
Sumber daya listrik: |
DC 12V/3A |
Arus Maks: |
2A |
Antarmuka RF: |
1 × Tipe N |
Antarmuka Data: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Disesuaikan untuk TTL) |
Operasi Temperatur: |
-40°C ~ +80°C |
Dimensi: |
105 * 62,4 * 25mm (Tanpa Kabel & Antena) |
Berat badan: |
≤ 300g (Tanpa Kabel & Antena) |
1 Pambuka

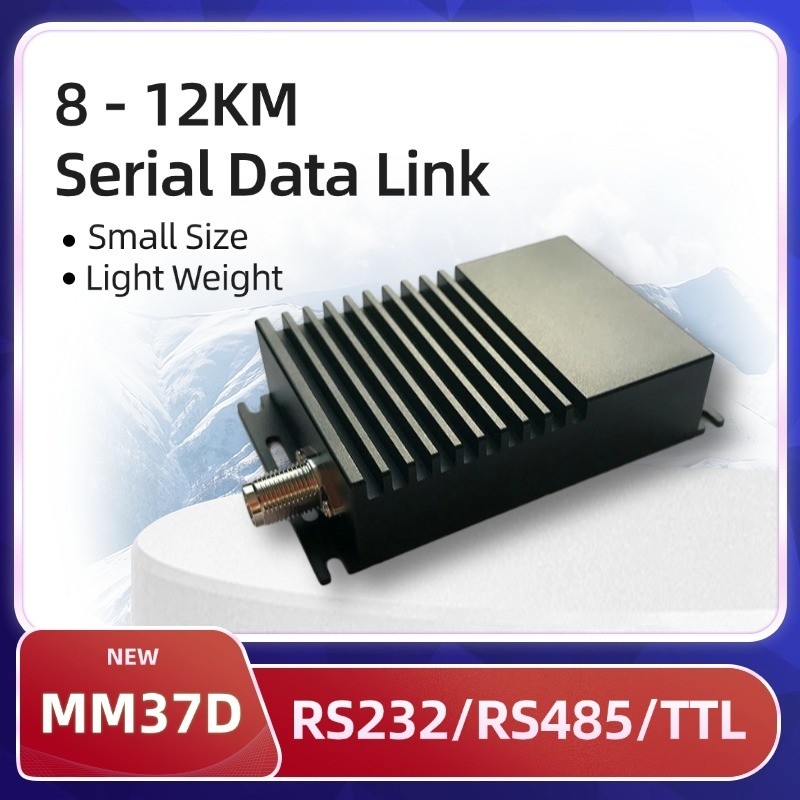

MM37D adalah Serial Data Transmission Radio dengan kinerja RF yang sangat baik dan keterlambatan yang sangat rendah, mendukung rentang frekuensi yang paling luas dari 136MHz ~ 174M,220MHz ~ 240MHz sampai 410MHz ~ 470MHz dan mengkonfigurasi kisaran baud rate dan kisaran air data rate dari 1200bps hingga 115200bps.
Radio ini mendukung transmisi data nirkabel Line-Of-Sight (LOS) dan Non-Line-Of-Sight (NLOS) hingga 12 kilometer.
Radio ini memiliki port serial RS232 dan RS458 dalam satu konektor DB9 dan mendukung untuk menyesuaikan port serial TTL.
2 Aplikasi
Transmisi data sensor, misalnya suhu, kelembaban, tingkat air, konsentrasi gas kimia
Telemetry Data Link, misalnya pemantauan kapal, pemantauan pipa, pemantauan jaringan panas, pemantauan tingkat air, pemantauan perlindungan lingkungan
Kontrol jarak jauh industri, misalnya Kontrol Proses Otomasi Industri, Kontrol Robot, Kontrol Kendaraan Tanpa Awak
3 Model Subtipe
| Model |
Tingkat Data Over-the-Air (bps) |
Serial Port Data Rate (bps) |
Jangkauan Frekuensi (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Definisi Pin
| Jenis | Pin | Definisi | Perhatikan |
| Konektor Daya | 1 | GND | Power Ground |
| 2 | VCC | Sumber Daya, DC 12V ± 10% | |
|
DB9 Pria Konektor |
1 | NC | |
| 2 | RS232-RXD | Menerima data RS232 | |
| 3 | RS232-TXD | Transmisi data RS232 | |
| 4 | NC | ||
| 5 | GND | Tanah sinyal | |
| 6 | RS485-A | RS485 Data A | |
| 7 | RS485-B | RS485 Data B | |
| 8 | SET_EN | Setel Aktifkan | |
| 9 | SQ | Indikator sinyal penerima |
