UGV UAV Drone 20 km Solusi Real Time FPV Nirkabel HD Video Link

UGV UAV Drone 20 km Real Time FPV Solusi Tautan Video HD Nirkabel

Lembar Spesifikasi

Panduan pengguna

pengantar

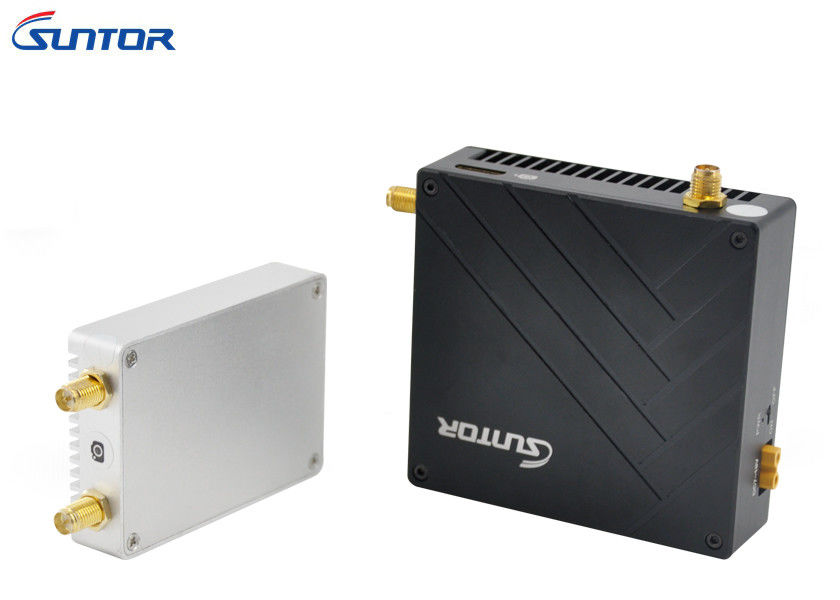

ST20NPT adalah solusi lengkap yang menggabungkan video downlink, kontrol pesawat terbang, dan data uplink dan downlink dalam sistem terpadu. Ini dibagi menjadi dua komponen utama: yang pertama, unit udara yang mencakup koneksi untuk kamera ip serta koneksi untuk pengontrol penerbangan pixhawk. Dukungan unit udara terhubung dengan dua kamera. yang kedua, unit dasar yang terhubung dengan tampilan video dan GCS dan koneksi nirkabel dengan FUTABA RC untuk transmisi 20 km.

Spesifikasi produk:

• Jarak transmisi: (luar ruangan) dengan antena TX omni-directional standar 5db, jarak transmisi lebih dari 20 km
• Frekuensi band: 2.402GHz - 2.482GHz
• Mode modulasi: TDD-COFDM
• Input video: Mini ETH * 1
• Port RS232 * 1
• Port TTL * 1
• Format video input yang kompatibel HD semua format: hingga 1920x1080P @ 60fps
• Format output: 352x288 @ 30fps, 720x576 @ 30fps, 1280x720p @ 30 / 60fps, 1920x1080p @ 30fps, 1920x1080p @ 60fps
• Kompresi: penyiaran televisi definisi tinggi
• Saluran: 80 saluran (frekuensi hopping secara manual, anti kemacetan)
• Mendukung Sistem Polit Otomatis: Pixhawk
• Dukungan RC: Futaba T14SG
• Sistem Dukungan Perangkat Lunak: Jendela 7 8 10
• Antarmuka data: antarmuka transmisi TTL
• RF Power Adjustable: 23dbm-30dbm disesuaikan oleh perangkat lunak
• Enkripsi komunikasi: Enkripsi 256bit AES
• Suhu: -40 ℃ -85 ℃

Koneksi

Item Termasuk dalam Kotak:

• Pemancar * 1
• Penerima * 1
• 5dbi TX Omni Antenna * 2
• 10dbi RX Omni Antenna * 1
• 7dbi RX Omni Antenna * 1
• Kabel RS232 * 1
• Kabel TTL * 4
• Kabel T33 untuk Pixhawk * 1
• Kabel Daya * 4
• Kabel LAN * 4
• Kabel Antena * 4
