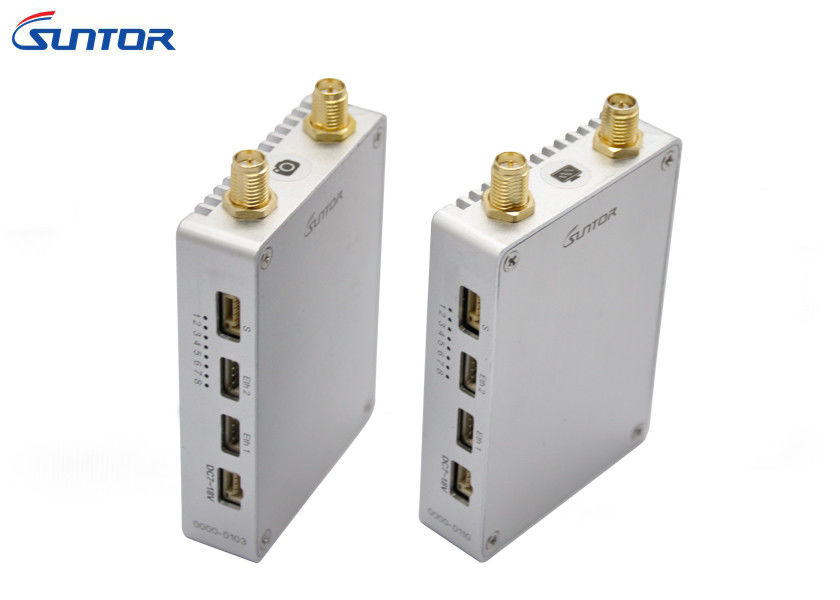

downlink pesawat UAV Data Link 1080P 1000mW Sistem Video Digital Full HD

Lembar Spesifikasi

Panduan pengguna

pengantar

ST10NPT adalah versi terbaru dari Transmisi Video 1080P. Dibandingkan dengan versi sebelumnya, ST10NPT kompatibel dengan sistem Pixhawk dan Futaba RC dan daya TX 1000mw. Itu tidak hanya mendukung transmisi video tetapi juga mendukung transmisi data.

Untuk video ST10NPT mendukung IP Camera semua input video format hingga 1920 * 1080 @ 60fps, dan output juga hingga 1920 * 1080 @ 60fps. Unit darat dilengkapi dengan antena omnidirectional 7db (standar), jarak transmisi efektif lebih dari 10 km; dan jika digunakan dengan antena directional 10dB (khusus), jarak transmisi efektif lebih dari 14 km.

Spesifikasi:

• Bahan: paduan Aluminium
• Ukuran (Kontrol Ground): TX / RX 68 × 48x15 (mm)
• Berat (Kontrol ground): TX / RX 98g
• Input video: Ethernet
• Format video input yang kompatibel: IP semua format, hingga 1920 * 1080P @ 60
• Format output: 640 * 480p @ 30 @ 60,1280 * 720p @ 30 @ 60,1920 * 1080p @ 60
• Parameter RF: 2.4GHz, sertifikasi FCC
• Antarmuka (unit darat): LED, sakelar daya, Ethernet Ganda, port serial (TTL / SBUS / PPM / 232), Port Daya
• Antarmuka (unit Sky): LED, sakelar daya, Ethernet Ganda, port serial (TTL / SBUS / PPM / 232), Port Daya
• Daya (Kontrol ground): Input daya DC DC12V (DC7-18V)
• Konsumsi daya: TX / RX 4Watts
• Jarak transmisi (luar): dengan antena omnidirectional 5db (standar), jarak transmisi lebih dari 10km, dengan antena arah 10db (khusus), jarak transmisi lebih dari 14 km
• Penundaan output: 15-30ms
• Frekuensi band: 2.402GHz-2.482GHz
• Mode modulasi: TDD-COFDM
• Kompresi: siaran televisi definisi tinggi HEVC
• Perangkat pendukung: PC
• Antarmuka data: antarmuka transmisi data UART
• Enkripsi komunikasi: enkripsi 256bit
• Suhu: -45 ℃ -80 ℃

Definisi antarmuka

1. Antarmuka RF

RF: SMA Standar untuk terhubung dengan antena atau kabel pengumpan antena

2. Port Ethernet

3. Antarmuka Input Daya

4. Port Serial :: H 1.0mm 5P

Daftar Paket
