Sistem Radio dan Telemetri UAV untuk transmisi video HD jarak jauh 10 km

Lembar Spesifikasi

Panduan pengguna

pengantar

Kinerja MIMO memberikan kekebalan multi-jam yang menghasilkan proses yang cepat & konsisten pada jarak yang mengesankan!

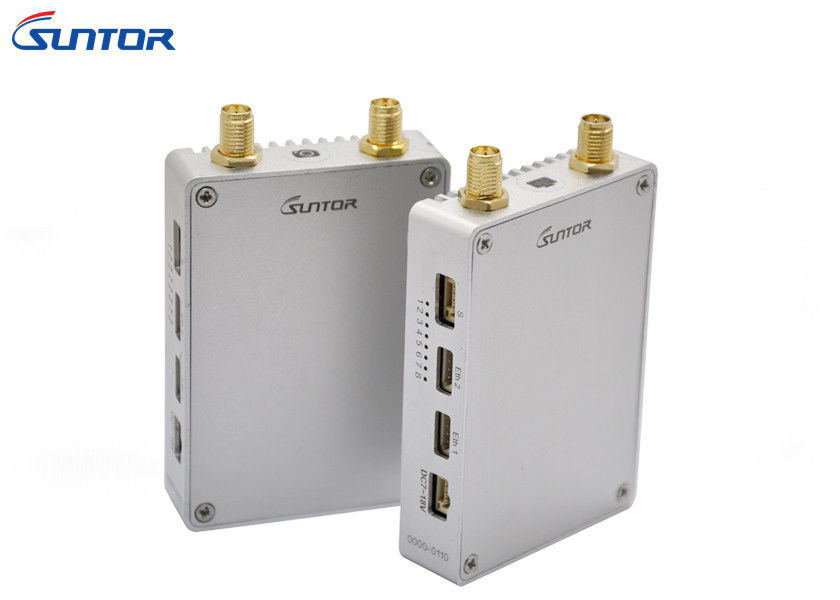

ST10NPT MIMO Digital Data Link adalah solusi miniatur daya tinggi, 2X2 MIMO 2.4GHz tanpa kabel yang menyediakan bandwidth dan jangkauan yang dibutuhkan untuk aplikasi intensif data yang kompleks. MIMO TDD menampilkan 2X2 MIMO, menggunakan Low-Density Parity Check (LDPC) untuk mencapai kinerja RF yang kuat.

Desain miniatur, ringan dan kuat memungkinkan ST10NPT menjadi kandidat ideal untuk aplikasi yang sensitif terhadap ukuran. ST10NPT yang berkecepatan tinggi dan jarak jauh memungkinkan untuk komunikasi video dan telemetri nirkabel berkualitas tinggi.

Fitur Sistem:

• Bandwidth 4 / 8Mhz
• VHF-2.4GHz
• Langkah penyetelan 1 MHz
• Input Kamera IP
• Bare board memiliki berat kurang dari 40 gram
• Sangat cocok untuk UAV
• Kisaran 10 KM (LOS)
• Tersedia dalam 100mw-1000mW (Dapat disesuaikan dengan sotware)
• Mendukung input al video IP ganda
• Teknologi TDD-COFDM
• Parameter transmisi yang dapat dikonfigurasi termasuk bandwidth frekuensi, interval penjaga laju kode, konstelasi
• Transmisi jarak jauh
• Ketahanan tinggi terhadap interferensi, gema dan Efek Doppler (mobilitas tinggi)
• Kemudahan pemasangan
• Mode transparan. Campuran serial hingga 115 kbps
• Instalasi plug-and-play
• Pilihan saluran pada perangkat lunak
• Konfigurasi mudah melalui perangkat lunak (perangkat lunak TDD)

Pemasangan Antena

1. Untuk UAV Multi-rotor

1. Menggunakan kabel pengumpan biru semi-fleksibel berpelindung logam yang disediakan oleh SUNTOR untuk menghubungkan port TX SMA dengan antena.
2. Antena harus dipasang secara vertikal ke bawah.
3. Lokasi pemasangan terbaik adalah braket ground UAV. Dengan antena di dalam, braket hanya dapat menggunakan bahan fiberglass.
4. Jika braket ground ditarik secara otomatis, antena dapat dipasang di bagian bawah pesawat.
5. Jika antena dicegat oleh kamera atau pod atau loudspeaker, video pada RX akan muncul gambar macet atau mosaik.

2. Memperbaiki Wing UAV

1) Menggunakan kabel pengumpan biru semi-fleksibel berpelindung logam SMA yang disediakan oleh SUNTOR untuk menghubungkan port TX SMA dengan antena.

2) Antena harus dipasang secara vertikal ke bawah.

3) Posisi pemasangan terbaik adalah pusat ekor UAV, menonjol di luar tubuh dan vertikal ke bawah.

4) Posisi pemasangan opsional kedua terletak di bawah sayap dan sambungan badan, vertikal ke bawah, sejauh mungkin dari sayap tetapi di dekat perut mesin, menonjol di bawah tingkat perut.

Daftar Paket
