Pemancar Video Drone RS232 Dua Arah, Tingkat Pemancar Hd Nirkabel 70Mbps

Informasi Dasar
Tempat asal: Shenzhen, Republik Rakyat Cina
Nama merek: SUNTOR
Sertifikasi: FCC, CE, RoHS
Nomor model: ST5NPT
Kuantitas min Order: 1 Set
Harga: Negotiation
Kemasan rincian: KOTAK PLASTIK
Waktu pengiriman: 7-15 hari
Syarat-syarat pembayaran: T/T, Western Union, Paypal
Menyediakan kemampuan: 1000 set / bulan
Informasi Detail
Modulasi: COFDM frekuensi: 2.4GHz (2.402-2.478GHz)
ransmitting Power: 23dBm Daya transmisi: udara ke darat 5 km
Tingkat transmisi: 70Mbps Ukuran: 68 × 48x14mm
Berat badan: 59g
Cahaya Tinggi:

uav video transmitter

,

drone wireless video transmitter


Deskripsi Produk

RS232 data dua arah dan sistem pemancar dan penerima UAV video HD

Lembar spesifikasi

Panduan pengguna

Pengantar:
ST5NPT UAV HD transmitter adalah penelitian dan pengembangan pemancar video mobile COFDM definisi tinggi kami sendiri, perangkat ini menggunakan teknologi multiplexing divisi frekuensi orthogonal, menggunakan bandwidth udara yang relatif sempit untuk mengirimkan gambar video definisi tinggi, bandwidth transmisi data mencapai hingga 70Mbps. Perangkat umumnya bekerja di pita frekuensi 2.4GHz, dapat membuat transmisi data stabil di ketinggian tinggi dan proses pergerakan kecepatan tinggi. Sangat cocok untuk transmisi video untuk transmisi udara ke darat dan UAV HD.

Fitur utama:

  • Beroperasi pada frekuensi 2.4GHz, tidak memerlukan lisensi, dan hanya cocok untuk penggunaan LOS (Line-of-Sight)
  • Daya transmisi 400mW
  • Jangkauan operasi yang panjang lebih dari 5 km
  • Kecepatan udara hingga 10Mbps, tautan turun hingga 6Mbps, tautan naik hingga 800kbps
  • Tautan penetapan / pemulihan waktu kurang dari 60 ms
  • Ukuran ringkas 68 × 48x14mm
  • Berat ringan kurang dari 59g
  • Point-to-Point dan Point-to-Multipoint didukung
  • Transmisi yang dioptimalkan untuk video definisi tinggi 1080P
  • Mendukung dua pengontrol jarak jauh untuk mengontrol UAV dan perangkat papan melalui port PPM Unit Sisi Lokal. Dan On Board Unit mengeluarkan sinyal kontrol melalui satu port SBus dan dua port PPM secara serempak
  • Dua tautan data serial transparan, penundaan ujung ke ujung kurang dari 10 ms
  • Saluran transmisi TCP / IP transparan, memberikan fleksibilitas terbesar untuk perangkat berbasis IP untuk diterapkan pada platform UAV

Model ini memiliki kelebihan ringan, ukuran mini, konsumsi daya rendah, stabilitas tinggi dan sensitivitas penerimaan. Dengan port serial dua arah RJ45 dan TTL, model ini dapat mentransmisikan video dan Data Ethernet nirkabel.

Parameter

Model: ST5NPT
Frekuensi 2.4GHz (2.402-2.478GHz) Disesuaikan
Daya Transmisi RF

ST5NPT: 23dBm (udara ke darat 5km)

ST10NPT: 30Bbm (udara ke darat 10km)

ST20NPT: 33dBm (udara ke darat 20km)

Bandwidth Frekuensi 2MHz / 20MHz Disesuaikan
Antena 1T1R
Mode penyesuaian laju bit Penyesuaian perangkat lunak
Enkripsi Saluran Komunikasi WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 125/256
Mode Transmisi point to point / point to multipoint
Waktu start-up <30-an
Jarak transmisi

ST5NPT: Udara ke darat 5km

ST10NPT: Udara ke darat 10 km

ST20NPT: Udara ke darat 20km

Latensi Sistem ≤60ms
Fungsi dua arah

Integrasikan beberapa tautan radio ke dalam satu untuk mengirim dan menerima.

Mendukung modul komunikasi pro SBUS / PPM / TTLS 1

Pilihan
Tingkat transmisi 70Mbps
Kekuasaan DC 12V DC7 ~ 18V Opsional
Konsumsi daya

ST5NPT

TX: 3Watts

RX: 3 Watt

ST10NPT

TX: 4Watts

RX: 4Watts

ST20NPT

TX: 6 Watt

RX: 6 Watt

Maksimum
Suhu

Suhu pengoperasian: -40 - 85 ° C

Suhu penyimpanan: -55 - 100 ° C

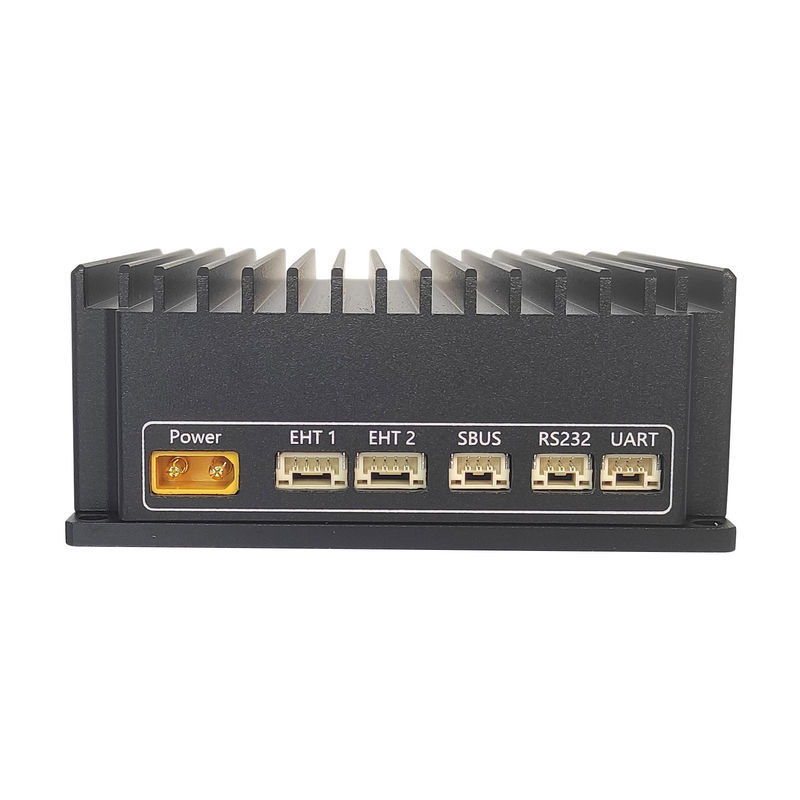

Antarmuka

Antarmuka input daya × 1

Antarmuka antena × 1

RS232 Bidirectional Port × 1

Ethernet ke USB / RJ45 pada Windows × 1

Penyesuaian perangkat lunak
Lampu indikator

Lampu indikator input / output RJ45

Mengirim dan menerima lampu indikator

Mengirim dan menerima lampu indikator

Lampu daya

Desain Penampilan Teknologi CNC / shell paduan aluminium ganda dengan desain tahan air
Ukuran 68 × 48x14mm
Berat bersih Tx: 59g Rx: 59g
